激光粒度仪应用导论之结构篇
更新日期：2018-09-05 信息来源： 浏览次数：1753

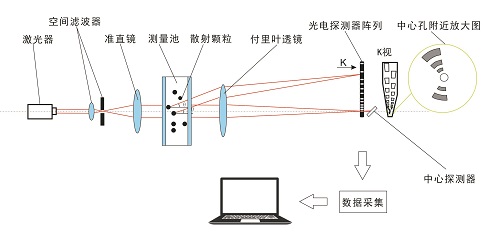

经典的激光粒度仪的光学结构如下图所示。它由激光器、空间滤波器、准直镜、测量池、傅里叶透镜和环形光电探测器这列组成。此外还有数据采集板和计算机。从激光器发出的激光束经过空间滤波器后，变成一束发散但波前纯净的光束，经准直透镜后，变成一束平行光，照射到测量池中的待测颗粒上，被颗粒散射。散射光透过测量池的玻璃，被傅里叶透镜收集起来。在傅里叶透镜的后焦面上，放置了一个环形探测器阵列。探测器阵列由数十个独立的探测单元组成，每个单元都是一个环带，所有环带对应于相同的圆心。环带的平均半径从圆心往外数呈指数式增长，理想情况下环带的有效探测面积与环带的平均半径成正比。环带的共同圆心上开了一个直径约100微米的通孔（也有做成实心反射面的）。通孔的中心（也是环带的圆心）位于光学系统的光轴上。通孔的后方斜置了一个独立的探测器，通常被称为“零环探测器”或“中心探测器”，而中心外的其他单元从里往外数分别称为1环、2环、3环，……。未经散射的光被聚焦到中心孔内，穿过探测器阵列平面，照射到零环探测器上。
傅里叶透镜把相同散射角的光线聚焦到探测平面相同的半径位置上，因此每个探测单元接收到的散射光代表一个确定的散射角范围内散射光能的总和。未被颗粒散射的光被聚焦到中心探测器上。该探测器根据测量池中放入被测颗粒前后接收到的光信号的相对变化（称为“遮光比或遮光度”），可以判断待测颗粒在测量池中的浓度。颗粒浓度应该控制在适合的范围内，以保证散射信号既有足够高的信噪比，又不会发生复散射（即入射光只被颗粒散射一次）。其他探测单元用来接收散射。散射光被探测器转换成电信号，再经数据采集板放大和A/D转换，变成数字信号，然后传输给计算机。计算机软件根据散射光能分布计算散射颗粒的粒度分布。这个计算过程是一个求解高阶、病态的线性方程组的过程，行业中通常称为“反演过程”，具体的算法称为“反演算法”。计算机同时还担负整个仪器系统的协调控制任务。
